魯班獎作為中國建設工程質量的最高榮譽，其獲獎工程不僅是建筑藝術的體現，更是精湛工藝與卓越品質的象征。在機電工程領域，尤其是水、暖、電系統的細部節點處理以及相關管道零件、金屬制品的制造與安裝，往往是決定工程整體質量、耐久性與功能性的關鍵。本文將結合典型圖示，解析魯班獎工程在這些方面的精細化做法。

一、 給排水及消防系統細部節點工藝

1. 管道穿墻/樓板處理：魯班獎工程嚴格遵循“防滲漏、防火、隔音”原則。管道穿越防火分區、樓板或墻體時，必須設置套管。套管與管道之間采用不燃柔性材料（如防火泥、阻火圈）密實封堵，套管高出完成地面高度統一，端部處理平滑美觀。對于有防水要求的區域（如衛生間、廚房、地下室），套管中部常加設止水環，并用防水油膏等材料進行二次密封，確保萬無一失。圖示中可見，套管安裝垂直度、封堵材料的飽滿度與表面處理均達到極高水準。

1. 支吊架制作與安裝：支吊架是管道系統的“骨骼”。獲獎工程中，支吊架均經過深化設計，采用工廠化預制，確保規格統一、切口平整、焊接牢固、防腐涂層均勻。安裝時，位置準確，間距符合規范，生根于承重結構上。對于成排管道，采用聯合支吊架，布局整齊劃一，受力合理。抗震支架的設置嚴格按照最新抗震設計規范執行，節點牢固可靠，成為工程安全的重要保障。

1. 管道連接與閥門安裝：無論是螺紋連接、法蘭連接還是焊接、卡壓連接，接口均做到嚴密無滲漏。焊縫均勻美觀，經無損檢測；法蘭連接螺栓方向一致，外露絲扣長度規范；閥門安裝位置便于操作和檢修，標識清晰、方向正確。水泵、水箱等設備的基礎設置減震裝置，管道連接處設柔性接頭，有效降低噪音與振動傳遞。

二、 采暖與通風空調系統細部節點工藝

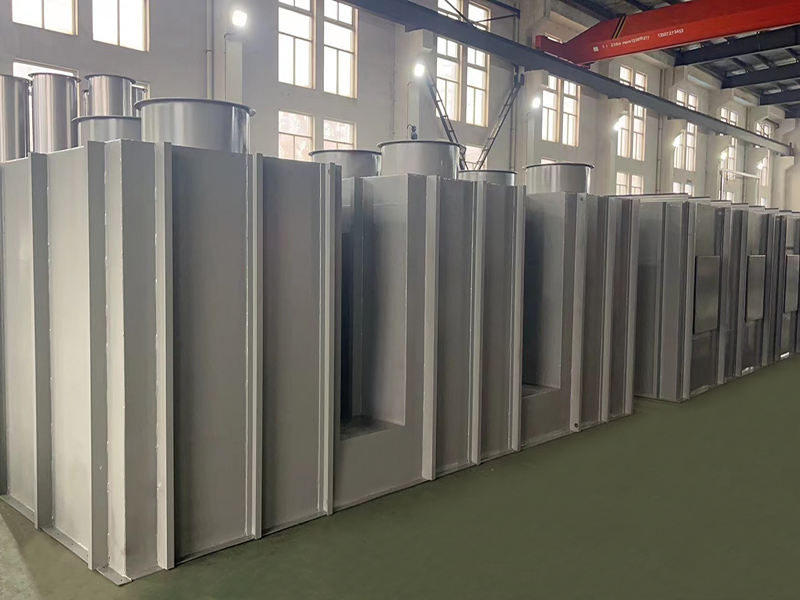

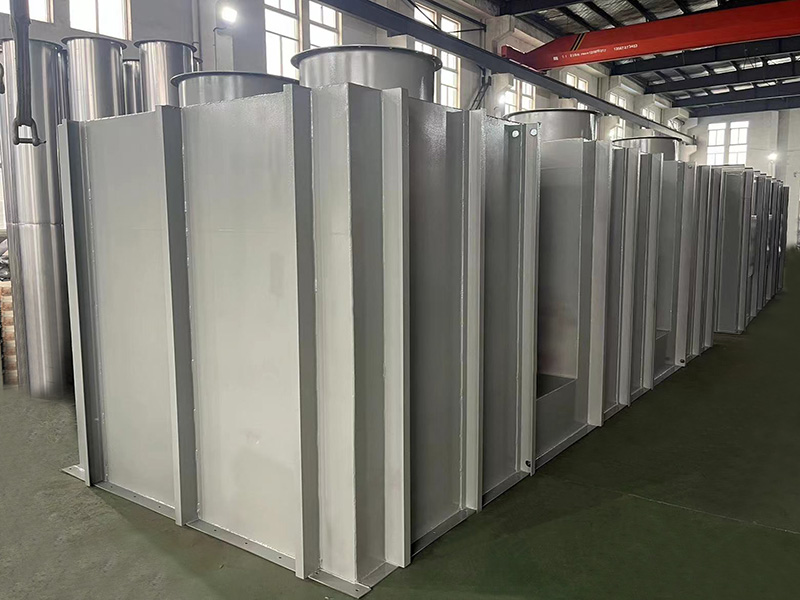

1. 風管制作與連接：風管采用優質鍍鋅鋼板，咬口嚴密、平整。法蘭連接時，墊料材質符合系統要求（如防排煙系統采用不燃材料），螺栓間距均勻，緊固適度。風管穿越墻體、樓板處，縫隙同樣用不燃材料封堵嚴密。保溫層施工時，接縫處采用專用膠帶密封，保護層平整光滑，無破損。圖示中風管布局流暢，保溫層外金屬保護殼咬接嚴密，堪稱工業藝術品。

1. 機房設備與管道安裝：制冷機組、換熱機組、風機等大型設備安裝位置精確，基礎水平減震有效。機房內管道采用工廠化預制、現場裝配的模式，管道走向合理，支吊架穩固，閥門儀表成排成線，標識系統完整（包括介質流向、管線編號等），為后期運行維護提供了極大便利。管道保溫外保護層色澤一致，接口順?biāo)鞣较虼罱樱烙^且實用。

三、 電氣系統細部節點工藝

1. 管線敷設與橋架安裝：明敷電氣管線橫平豎直，固定點間距均勻。電纜橋架安裝前進行綜合排布規劃，避免與水暖管道沖突。安裝后，橋架接縫嚴密，接地跨接可靠，防火封堵到位。在穿越防火分區、樓板時，采用防火包或防火泥進行阻燃封堵，封堵面平整結實。

1. 配電箱（柜）安裝與接線：箱體安裝牢固，垂直度偏差極小。箱內接線整齊，回路編號清晰，線纜彎曲半徑規范，多股線搪錫或使用端子壓接。接地（PE）排和零線（N）排接線規范，一點接地。箱內布線猶如精心編排的電路，體現了極高的工藝標準。

1. 燈具、開關插座安裝：成排燈具中心線偏差控制在毫米級，安裝牢固。開關、插座面板緊貼墻面，無縫隙，高度一致。在衛生間、廚房等潮濕場所，選用防濺型產品，安裝密封圈，確保使用安全。

四、 水暖管道零件及其他建筑用金屬制品的制造與質量控制

魯班獎工程對構成上述系統的“細胞”——各類管道零件（如彎頭、三通、法蘭、管卡）、支吊架、預埋件、金屬風管、抗震構件等，有著近乎苛刻的質量要求。其制造過程體現了現代工業的精細化：

1. 材料優選：嚴格按設計選用材質、規格，進場材料證件齊全，并按規定進行抽樣復試，確保原材料合格。

1. 工藝精湛：大量采用工廠化預制。利用BIM技術進行深度建模和預制加工圖設計，通過數控切割、自動焊接、機械加工等工藝，保證零件尺寸精準、接口標準、強度可靠。例如，預制組合立管、模塊化泵組等，大幅提高了現場安裝精度和效率。

1. 表面處理：所有金屬制品在安裝前均根據環境要求進行嚴格的防腐處理（如熱浸鍍鋅、噴塑、涂刷防腐漆）。涂層均勻，無流淌、漏涂，色澤一致，既延長了使用壽命，也提升了觀感質量。

1. 標識與管理：預制件均有唯一標識，包含規格、型號、使用部位等信息，實現從制造、運輸?shù)桨惭b的全過程可追溯質量管理。

****
魯班獎工程機電細部節點的成功，源于“精益求精”的工匠精神與現代化的管理、技術手段的完美結合。每一處管道接口、每一個支吊架、每一段電纜敷設，都不僅僅是功能的實現，更是對規范標準的極致遵循和對美學觀感的執著追求。這些精細的節點做法和高質量的金屬制品，共同構筑了魯班獎工程堅固、耐用、安全、高效的機電系統內核，為中國建筑品質樹立了標桿。圖示所展現的，正是這種深入肌理的匠心與卓越。
